智慧园区方案

随着通信技术、物联网技术的发展,基于智慧灯杆的智慧园区建设越来越普及。

一、方案目标

随着通信技术、物联网技术的发展,基于智慧灯杆的智慧园区建设越来越普及。一般智慧园区建设中涵盖了照明管理、停车管理、环境监测、安防摄像头、IP广播、灯杆屏等多个传统细分领域,而各个领域往往只关注于自身领域产品的应用,造成智慧园区建设涉及到多种终端的多个平台,给园区一线管理带来了极大的不便。如何打破“数据孤岛”,将智慧园区涉及到的设备、车辆、人员等要素在一个统一平台下实现互联互通将成为智慧园区方案推广普及的关键点。

为了解决上述问题,本方案利用行业领先的数据融合技术、数据协同技术、多维数据展示技术打造一个一体式、多融合的智慧园区展示平台。

此平台方案依托于龙腾照明集团位于江苏省高邮市的智慧工厂整体解决方案,将多个终端、多个后台软件融合在控制展示中心的一个大屏中。

二、方案简介

1、系统构架

此方案采用典型的物联网多层架构方案,包括基础设施支撑层、物联网平台层、数据层、应用层。

其中,基础设施支撑使用项目地现有设备或甲方为此项目新增的终端设备。







1.1物联网平台层架构如下:

1.2数据层系统架构如下:





1.3以上架构方案的特点如下:

  1. 前后端分离架构设计,开发效率高,可扩展性强

  2. 高并发、高可用、高性能

  3. 增加Redis服务器提高加载速度

  4. 基于WebSocket的长连接的技术,实现实时主动推送功能

2、功能模块

2.1. 照明管理模块

  • 对接一款甲方指定的NB-IoT单灯控制器硬件接口协议;实现通过运营商平台读取单灯的工作电流、工作电压等单灯控制器提供的参数;在智慧园区展示平台能下发相关开关灯、调光指令实现在线控制。

  • 对接一款甲方指定的集中控制器硬件接口协议,能够读取集中控制器的在线状态;在智慧园区展示平台能下发相关的时间控制计划。

  • 灯具及集中控制器运行状态的汇总展示

  • 照明设备整体运行状态图表化展示,包括:灯具在线率统计图表、照明能耗趋势图等。

  • 控制设备的增加、删除、编辑

(单灯控制模块效果示意图)

2.2 回路监测模块

  •  硬件设备接口对接

  •  德力西后台软件对接

  •  软件平台实时监测开关状态

  •  通过软件平台能远程控制回路的开关

  •  相关设备的添加、编辑和删除

2.3. 车辆卡口管理

  •  软件平台与卡口数据库平台实时对接

  •  进出卡口抓拍图片大屏展示

2.4. 停车道闸识别模块

  • 建立车辆信息数据库,可以录入车牌、类型、联系人、位置等信息

  • 兼容并接入停车识别摄像头,利用其边缘计算能力将识别到的信息与后台车辆信息库数据进行对比,并在平台中进行展示

  • 通过地磁、道闸、摄像头等停车相关的设备,软件平台对入园区车辆进行数据可视化分析,包括车辆类型比例、停车时长等

  • 建立黑名单、白名单数据库,并可在平台中进行相应提示

(停车识别模块效果示意图)

2.5. 人员管理模块

  • 与第三方视频识别模块对接,并能根据第三方提供的人脸识别基础信息库进行数据比对

  • 当识别到异常或者管理人员手动调用时,系统能够在平台上醒目的展示出识别到的画面,并进行展示

2.6. 智能监控报警模块

  • 对接第三方区域入侵识别、车辆违停模块

  • 一旦识别到入侵事件,展示平台能自动进行报警提示并将相关信息和图像记录在后台数据库

  • 对于入侵事件可以根据时间、区域等维度进行综合展示和分析

2.7. 市政设施监测模块

  • 实现井盖传感器在展示平台的部署和配置

  • 实现硬件数据接口的对接

  • 井盖传感器的状态展示

  • 井盖异常移动等异常发生时展示平台自动报警并弹出醒目弹框进行报警

2.8. 定点广播模块

  • 第三方广播设备在展示平台的部署和配置

  • 建立音频资源数据播放池

  • 展示平台能设定播放策略,并且IP广播能按照设定的播放策略播放

  • 通过智慧灯杆图标能调用出广播喊话界面,并且能够进行远程喊话

(定点广播模块效果示意图)

2.9. 灯杆屏管理模块

  • 灯杆屏设备在展示平台的部署和配置

  • 视频资源池数据库的建立

  • 图片资源池数据库的建立

  • 展示平台能设定播放策略,并且灯杆屏能按照设定的播放策略播放

  • 智慧灯杆的大屏展示

(灯杆屏管理模块效果示意图)

2.10. 监控管理模块

  •   对于按照在厂区内的监控摄像头,展示平台能即时调用相关视频数据并可进行相应控制

  •   支持本地NVR读取或云读取

  •   可对摄像头设备进行部署和配置

                          (监控管理模块效果示意图)

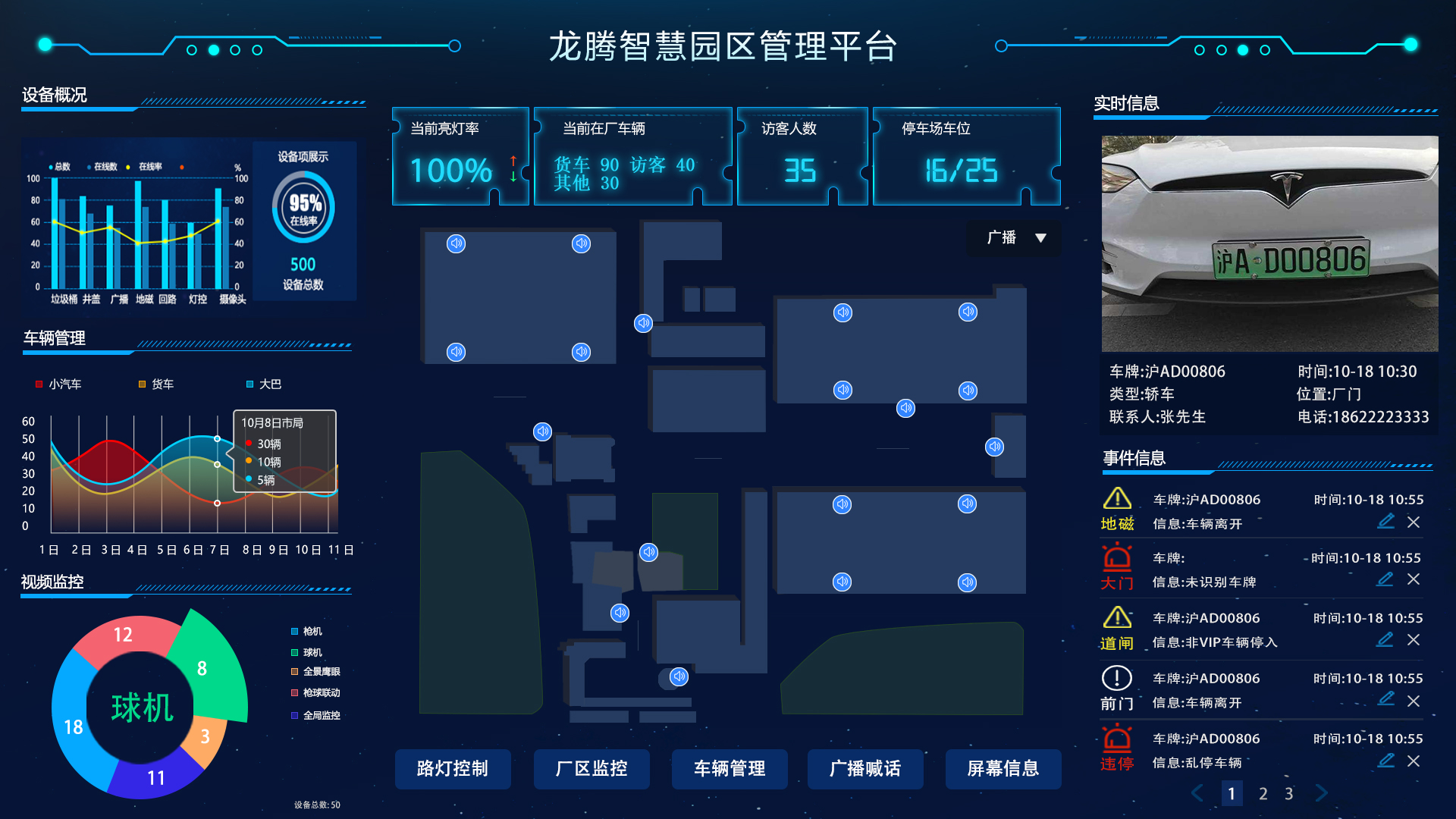

2.11 大屏展示效果模块

  •  大屏整体展示效果以风格一体化、数据可视化、分析自动化为原则

  •  大屏展示效果底色以蓝为基色

  •  大屏展示包含柱状图、折线图、饼图、列表等多层次多维度的数据展示模块

  •  设备集成一体化控制



3、硬件

为配合智慧园区展示平台的效果,建议相关硬件配置如下:

硬件名称

具体参数

CPU

I7-9700K

内存

32GB

显卡

GTX1080以上显卡,显存4GB

硬盘

1TB以上硬盘

网卡

千兆网卡

方案来源】  上海产业技术研究院
