积水在线监测系统解决方案

为了能够准确感应地下通道、设备间是否有积水情况,快速感知检测到液位高度,让管理人员能够实时掌握液位情况,采取合理的处理措施。

一、【方案目标】

为了能够准确感应地下通道、设备间是否有积水情况,快速感知检测到液位高度,让管理人员能够实时掌握液位情况,采取合理的处理措施。

二、【方案简介】

1、设备

1.1线缆式水浸变送器

水浸变送器是一款配合检测线缆使用的分体式导轨安装的新型变送器,主要用于检测现场某处或连续多出是否有积水险情,其原理是变送器调幅激励线缆,一旦检测线缆所处的位置某处有水,激励信号变化反馈给变送器,由变送器的专用芯片对其进行放大、整形、比较、输出高低电平或继电器告警。

水浸变送器

1.2液位传感器

液位变送器产品采用不锈钢隔离膜片的OEM感压传感器作为信号测量元件,并经过计算机自动测试,用激光调阻工艺进行了宽温度范围的零点和灵敏度温度补偿。放大电路位于不锈钢壳体内,将传感器信号转换为标准输出信号。

检测原理:

当传感器投入到被测液体中某一深度时,被测介质的压力引入到传感器的正压腔,通过线缆导气管将液面上的大气压Po与传感器的负压腔相连,以抵消传感器正面的Po,使传感器测得压力为:ρgh,显然,通过测取压力P,可以得到液位深度。

2、系统

2.1系统介绍

系统整体分为水浸检测单元、液位检测单元、物联网网关三部分;

水浸检测单元通过水浸变送器搭载水浸检测线缆,当设备间只有少量积水的时候即可触发,能够实现快速检测的目的,水浸检测线缆可在设备间的地面低洼部分和墙边进行灵活布设;

液位检测单元通过液位传感器来检测设备间积水的水深,当设备间积水超过2cm的时候,能实时检测出目前积水的液位,方便管理人员根据情况采取有效措施;

物联网网关单元实现检测单元的数据汇总及处理,通过集成4G模块,实现前端监测点与服务器间的通信。

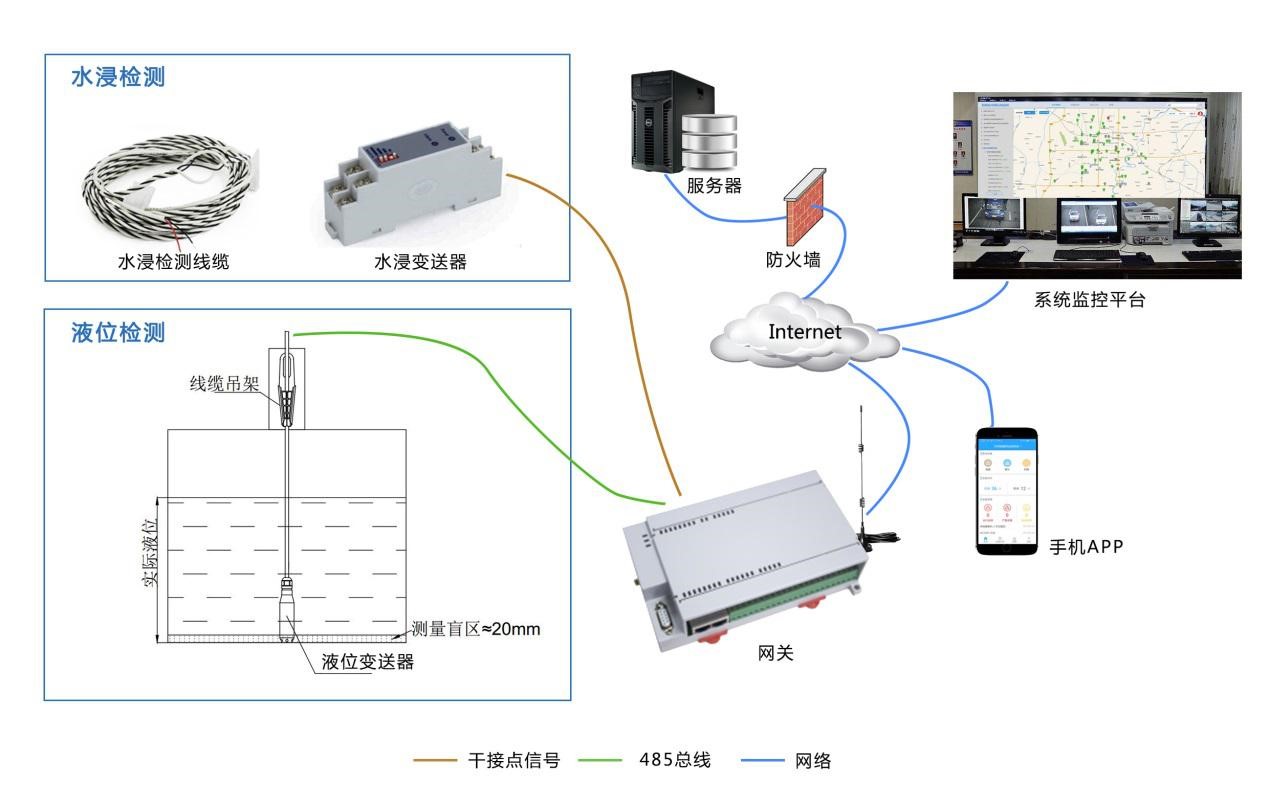

2.2系统拓扑图

3、设备安装

3.1物联网网关安装

物联网网关的安装采取壁挂式和水浸变送器一起安装在导轨上即可,安装高度在1.5米以上,防止设备间有积水时,进入物联网网关,物联网网关引出的4G天线请放置于4G信号较强的位置;

假如设备间内的4G信号较弱,达不到通信要求,物联网网关也可安装于设

备外部,例如天花板的顶棚等位置,因为物联网网关和水浸变送器为干接点信号,和液位传感器是485通信,能够满足长距离布线的要求,这样有利于灵活安排物联网网关的安装位置。

3.2水浸检测线缆的布设

水浸检测线缆由水浸变送器引出,可以将水浸检测线缆布设于设备间的四周,

以便能检测各个方向的进水情况,达到及时响应的目的,布设时请使用线缆固定夹进行固定,以防线缆的意外移动。

如果设备间有明显的低洼位置,除四周布设外,低洼位置也可布设。

3.3液位传感器的安装

液位传感器采用线缆吊架是安装方法,在设备间的墙体上安装L型线缆支架,将液位传感器进行吊装,以液位传感器的末端刚接触地面为准。

液位传感器所配线缆为导气线缆,导气电缆除作为电源和信号传输外,还起到关键的大气补偿作用,安装时应避免对线缆锁定太紧或过于锐角弯折,以防止导气管不通或折断。
